華豐自產大拉桿橫向型補償器的產品特性和疲勞限制

結構

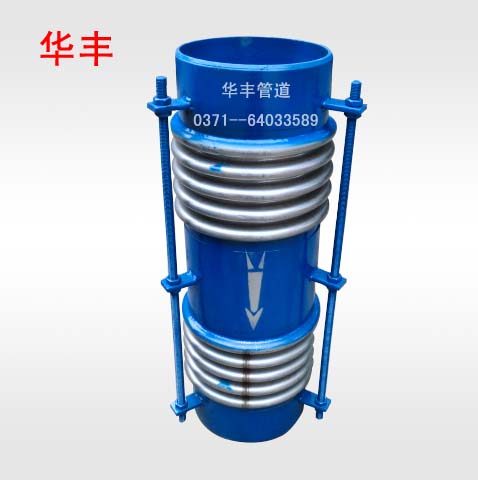

　　大拉桿橫向型補償器由接管與兩個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移是拉桿上球面螺母繞球米那墊圈轉動，同時拉桿還具有承受內壓推力能力。

補償器疲勞測試

　　疲勞壽命設計由波紋管補償器的失效類型及原因分析可以看出，波紋管的平面穩定性、周向穩定性及耐腐蝕性能均與其位移量即疲勞壽命相關。過低的疲勞壽命將會導致波紋管穩定性及耐蝕性能下降。根據試驗和使用經驗，用于供熱工程的波紋管疲勞壽命應不小于1000次。

　　波紋管不能承重，應單獨吊裝；除設計要求預拉伸或冷緊的預變形量外，嚴禁用使波紋管變形的方法來調整管道的安裝偏差；安裝過程不允許焊渣飛濺到波紋管表面和受到其他機械性損傷；波紋管所有活動元件不得被外部構件卡死或限制其活動部位正常工作。

　　大多數波紋管的失效是由外部環境腐蝕造成的，因此在進行補償器的結構設計時，可考慮隔絕外部腐蝕介質與波紋管的接觸。如對于外壓軸向型補償器可在出口端環與出口管之間增加填料密封裝置，其作用相當于套筒補償器，既可抵擋外部腐蝕介質的侵入，又給波紋管補償器增加了一道安全屏障，即使波紋管破壞，補償器還可以起到補償作用并避免波紋管失效。

　　補償器又有金屬補償器和非金屬補償器，根據介質用途不同，還可以分*防腐補償器和耐高溫補償器。（本文章來自百度百科百度文庫等摘要）

　　鞏義市新華豐管道設備有限公司是從事*、開發、生產給排水材料補償器的廠家。華豐產品設計*，結構新穎合理，性能可靠，給工程施工、維修帶來*的方便和效益。經過十多年的發展，華豐對產品不斷的總結和積累生產經驗，不斷的發現問題解決問題，具有了生產技術上的創新和*能力。電話0371-64033589
