無推力旋轉式補償器是熱力管道熱膨脹補償方面的一種新型補償器

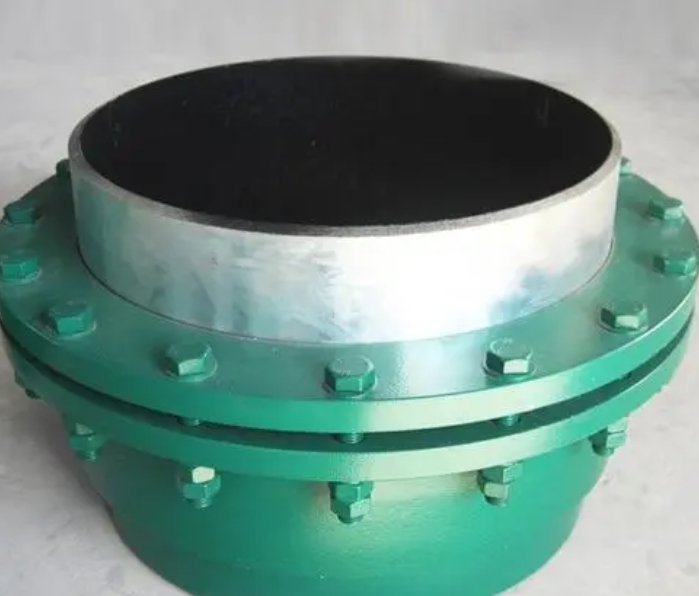

      了解無推力旋轉補償器的工作原理，無推力旋轉式補償器是熱力管道熱膨脹補償方面的一種新型補償器。其構造主要有整體密封座、密封壓蓋、大小頭、減摩定心軸承、密封材料、旋轉筒體等構件組成，安裝在熱力管道上需要兩個以上組對成組，形成相對旋轉吸收管道熱位移，從而減少管道之應力。

      原理是通過成雙旋轉筒和L力臂形成力偶，使大小相等，方向相反的一對力，由力臂回繞著Z軸中心旋轉，以達到力偶兩邊熱管上產生的熱脹量的吸收。特 優點1、補償器不產生內向壓力（或盲板推力），因而補償器兩端的固定支架可以做的很小。2、補償器在保溫時不必留出熱身縮量，因而熱損失較小。3、補償器擁有較合理的密封面結構，從而是密封材料和密封面的磨損為輕微，可在長時間內不產生泄露。優 特點1、補償量大，可根據自然地形及管道強度布置，一組補償器可補償器500mm管段；2、不產生由介質壓力產生的盲板力，固定支架可做得很小，特別適用于大孔徑管道；3、密封性能優越，長期運行不需維護；4、投資大大節約；5、設計計算方便；6、旋轉補償器可安裝在蒸汽地埋和熱力地埋管上，可大量節約投資和提高運行安全性。
