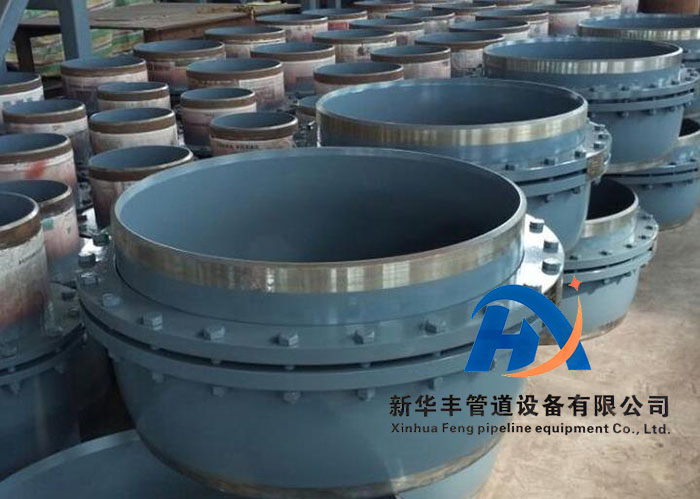

旋轉補償器?支架受力基本原則

 旋轉補償器支架受力基本原則：

軸向補償器受力支架分為主固定支架、次固定支架、導向支架。

固定支架推力計算：

主固定支架水平推力由三種力的合力組成，由于工作壓力引起的內壓推力F＝PA

其中P為工作壓力，A   截面積。內壓推力由   截面積及工作壓力所決定，內壓推力與工作壓力、   截面積成正比，一般來說，補償器的內壓推力都較大。

補償器剛度產生的彈性力PA＝KfL

其中為K補償器剛度，L為管道實際伸長量，f為系數(shù)，預拉伸時為0.5，否則為1。

固定支架間滑動摩擦反力qμl

其中q為管道重量，μ為摩擦系數(shù)，l為管道自由端至固定端的距離。

主固定支架水平推力=內壓推力+摩擦反力+彈性力

假如不同心還將計入因偏心造成對固定支架的彎距和側向推力。主固定支架水平推力巨大，大管徑可達上百噸，土建布置困難，需進行   結構核算，屬于重載支架。

風道橡膠補償器的安裝使用說明

風道橡膠補償器中的橡膠和纖維織無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。

訂貨時需說明產品長度（L），直徑在200mm以上的如有要求，需提供有關尺寸及其它資料。

產品適合壓力：4000Pa

適用溫度范圍：-40℃-150℃
